Descrição

A PORTA

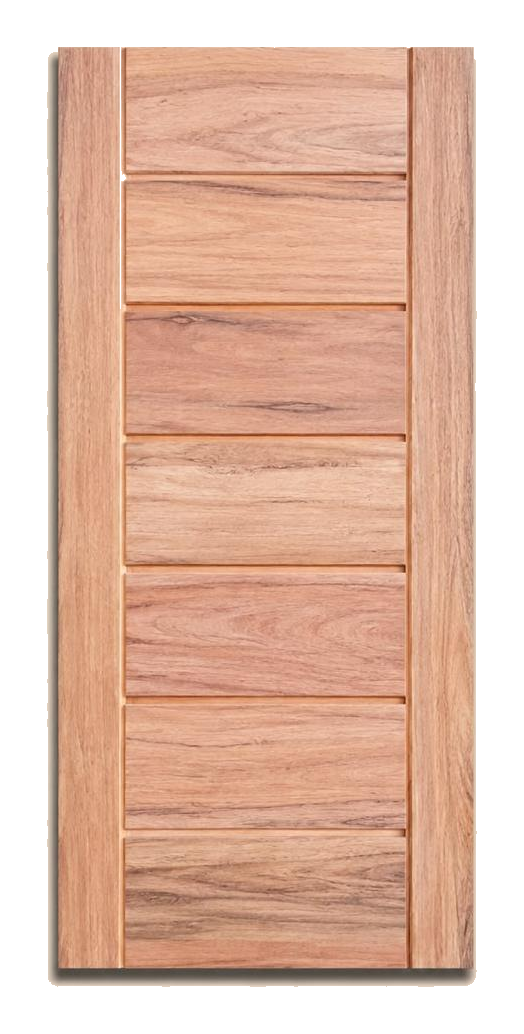

Folha maciça em madeira de angelim, com sete travessas horizontais em relevo separadas por frisos, entre dois montantes laterais aparentes. Sem vidro.
O desenho das travessas é o mesmo em toda a altura da folha, com acabamento natural que deixa à vista o veio e a variação de tom da madeira.
Altura: 2,10 m  |  Espessura: 3,5 cm  |  Larguras: de 60 a 122 cm.
Pode ser instalada em dobradiças, no modelo pivotante ou de correr.

DURABILIDADE / TRATAMENTO

Durabilidade natural: Madeira durável a muito durável em relação a fungos apodrecedores; moderadamente resistente a brocas marinhas e resistente a cupins-de-madeira-seca. (IBAMA,1997a; SUDAM/IPT,1981)

Observação: informações para a espécie Hymenolobium petraeum Ducke.

CARACTERÍSTICAS DE PROCESSAMENTO

Trabalhabilidade: a madeira de angelim-pedra é fácil de ser trabalhada. Acabamento de regular a bom na plaina, torno e broca. (IBAMA,1997a) É moderadamente fácil de serrar e aplainar; é fácil de pregar, parafusar e permite acabamento satisfatório. (INPA,1991)

Secagem: a secagem é muito rápida em estufa, apresentando pequena tendência a torcimento e arqueamento. (IBAMA,1997a) A secagem ao ar livre é moderadamente difícil. (Jankowsky,1990)

Programas de secagem podem ser obtidos em (IBAMA,1997a; Jankowsky,1990)
Observação: informações para a espécie Hymenolobium petraeum Ducke.

PROPRIEDADES FÍSICAS

Densidade de massa (r):
• Aparente a 12% de umidade (r_{ap, 12}): 710 kg/m³
• Madeira verde (r_verde): 1190 kg/m³
• Básica (r_básica): 590 kg/m³

Contração:
• Radial: 4,1 %
• Tangencial: 6,3 %
• Volumétrica: 10,1 %

Resultados obtidos de acordo com a Norma COPANT.
Fonte: (IBAMA,1997a)
Observação: informações para a espécie Hymenolobium petraeum Ducke.
Para comparar esses valores de contração (C_COPANT) com aqueles obtidos pela Norma ABNT (C_ABNT) é necessário transformá-los usando a equação: C_ABNT = C_COPANT / (1 – C_COPANT / 100).

PROPRIEDADES MECÂNICAS

Flexão:
• Resistência (f_M):
Madeira verde: 70,6 MPa
Madeira a 12% de umidade: 109,3 MPa
• Módulo de elasticidade – Madeira verde: 9414 MPa
• Módulo de elasticidade – Madeira a 12%: 11572 MPa

Resultados obtidos de acordo com a Norma COPANT.
Fonte:
Observação: Informações para a espécie Hymenolobium petraeum Ducke.

Compressão paralela às fibras:
• Resistência (f_c0):
Madeira verde: 38,0 MPa
Madeira a 12% de umidade: 52,3 MPa

Compressão perpendicular às fibras:
• Resistência (f_c0):
Madeira verde: 6,4 MPa
Madeira a 12% de umidade: 11,3 MPa

Resultados obtidos de acordo com a Norma COPANT.
Fonte:  (IBAMA,1997a)
Observação: informações para a espécie Hymenolobium petraeum Ducke.

Outras propriedades:
• Resistência ao impacto na flexão – Madeira a 15% (choque): 22,6
Trabalho absorvido: 22,6

Resultados obtidos de acordo com a Norma ABNT MB26/53 (NBR 6230/85).
Fonte: (IPT,1989b)
Observação: Informações para a espécie Hymenolobium petraeum Ducke.
• Cisalhamento – Madeira verde: 10,0 MPa
• Cisalhamento – Madeira a 12%: 12,3 MPa
• Dureza janka paralela – Madeira verde: 5325 N
• Dureza janka paralela – Madeira a 12%: 7659 N
• Dureza janka transversal – Madeira verde: 5050 N
• Dureza janka transversal – Madeira a 12%: 5786 N
• Tração normal às fibras – Madeira verde: 4,2 MPa
• Tração normal às fibras – Madeira a 12%: 3,8 MPa

Resultados obtidos de acordo com a Norma COPANT.
Fonte: (IBAMA,1997a)
Observação: Informações para a espécie Hymenolobium petraeum Ducke.

• Fendilhamento – Madeira verde: 1,1 MPa

Resultados obtidos de acordo com a Norma ABNT MB26/53 (NBR 6230/85).
Fonte: (IPT,1989b)
Observação: Informações para a espécie Hymenolobium petraeum Ducke.

USOS

Construção civil:
• Pesada interna:
vigas
caibros
• Leve em esquadrias:
portas
venezianas
caixilhos
• Leve interna, decorativa:
forros
lambris
• Leve interna, estrutural:
partes secundárias de estruturas
ripas
• Uso temporário:
pontaletes
andaimes
fôrmas para concreto

Mobiliário:
• Utilidade geral:
móveis estândar

Outros usos:
cabos para cutelaria
lâminas decorativas
